Tour de stockage Jumper
Optimisez l'espace et le temps grâce à la tour de stockage Jumper !
Puissante et rapide, la tour de stockage JUMPER est la solution idéale pour automatiser le stockage de vos composants lourds et de volumes hétérogènes afin :
- d'optimiser votre espace de stockage (jusqu'à 91% de surface occupée en moins)
- de diminuer les risques d'incidents civils
- de sécuriser vos produits et diminuer les erreurs de picking
- de simplifier la gestion de vos stocks grâce à notre logiciel G-STOCK
- d'augmenter votre productivité
Au sein d'une structure de stockage pouvant accepter 60 tonnes, la nacelle circule verticalement entre les deux volumes de stockage et extrait les tiroirs afin de les positionner au niveau du poste de consultation conçu afin d'éviter tout risque de TMS (troubles musculo-squelettiques).
Puissante et rapide, la tour de stockage JUMPER est la solution idéale pour automatiser le stockage de vos composants lourds et de volumes hétérogènes afin :
- d'optimiser votre espace de stockage (jusqu'à 91% de surface occupée en moins)
- de diminuer les risques d'incidents civils
- de sécuriser vos produits et diminuer les erreurs de picking
- de simplifier la gestion de vos stocks grâce à notre logiciel G-STOCK
- d'augmenter votre productivité
Au sein d'une structure de stockage pouvant accepter 60 tonnes, la nacelle circule verticalement entre les deux volumes de stockage et extrait les tiroirs afin de les positionner au niveau du poste de consultation conçu afin d'éviter tout risque de TMS (troubles musculo-squelettiques).
Problématiques Terrains
Vous souhaitez automatiser votre magasin de pièces de maintenance ?
L’hétérogénéité des pièces de maintenance ainsi que leur charge utile parfois conséquente nécessite de proposer des machines de stockage flexible, robuste et sécurisée. La solution de stockage JUMPER accepte une charge utile par plateau de 500 kg sans qu'une répartition homogène de la charge ne soit nécessaire au sein des plateaux (structure mécano-soudée). L'accouplement pignon-crémaillère permet à la tour d'éviter tout risque d'accident (casse d'une courroie de transmission,...) tout en diminuant les besoins de maintenance. Vous avez ainsi entre les mains une solution de stockage parfaitement adaptée aux environnements les plus rudes.
La préhension des pièces mécaniques peut être facilitée grâce aux options d'extraction des tiroirs à l'extérieur de la tour : vous pouvez ainsi récupérer vos pièces grâce à un palan, une chèvre ou un bras robotisé.
Vous souhaitez sécuriser la gestion de pièces détachées de tous vos véhicules ?
Les grandes quantités de pièces détachées au sein de votre centre de maintenance implique souvent de posséder une zone de stockage importante et la création de vos kits vous prend un temps de préparation considérable. Les différentes largeurs et profondeurs de plateaux de la tour nous permettront de vous proposer une solution réduisant considérablement votre zone de stockage de pièces détachées tout en vous permettant d'effectuer le traitement de plusieurs centaines de lignes de préparation à l'heure.
Pour un accès sécurisé aux pièces stockées dans la tour, celle-ci est équipé d'un lecteur de badge nominatif : Il est nécessaire de se badger pour avoir accès à un ou plusieurs plateaux de la tour en fonction de l'activité de l'utilisateur.
Vos pièces nécessitent d'être stockées dans un environnement contrôlé ?
Le magasin automatisé JUMPER permet le stockage dans un environnement contrôlé (température, hygrométrie,...) de toutes vos pièces sensibles (silicone, caoutchouc,...). Vous êtes ainsi informés en temps réel lorsque les zones de tolérance ne sont plus respectées.
Vous souhaitez améliorer la fiabilité de vos préparations de commandes et expéditions ?
Le stockeur dynamique JUMPER permet le stockage de plusieurs dizaines de milliers de références de volumétries différentes grâce notamment à la multitude d'aménagements proposés. Cette caractéristique fait de la tour verticale JUMPER l'outil idéal pour la préparation de commandes.
Couplé au logiciel de gestion G-STOCK et interfacé avec votre ERP, la tour lift permet de traiter un nombre élevé de ligne à l'heure tout en réduisant les erreurs d'expédition. En effet, l'approvisionnement de la tour ainsi que le picking se font via un pick to light intégré à la tour et les validations se font grâce à une barrière immatérielle par simple passage de la main. Précisions et rapidité vous permettront d'améliorer considérablement votre satisfaction client.
Il est important pour vous d'optimiser votre stockage de petits composants ?
La tour de stockage JUMPER est la solution idéale si vous souhaitez optimiser l'espace de stockage de votre matière première, de vos produits semi-finis ou de vos pièces devant être expédiées. En effet, une tour de 14 m² au sol peut accepter un stockage utile de plus de 200 m² sur toute la hauteur de votre bâtiment.
Interfacé avec votre ERP, le logiciel de gestion G-STOCK couplé au lift JUMPER vous permettront d'obtenir en temps réel toutes les informations de gestion de stock, gestion des réapprovisionnements, gestion des DLC, numéros de série, numéro de lot,...
Le JUMPER possède une multitude d'options spécialement conçues pour votre activité (gestion des composants antistatiques, voyants de zone pour le repérage de vos références, pesons,...).
L’hétérogénéité des pièces de maintenance ainsi que leur charge utile parfois conséquente nécessite de proposer des machines de stockage flexible, robuste et sécurisée. La solution de stockage JUMPER accepte une charge utile par plateau de 500 kg sans qu'une répartition homogène de la charge ne soit nécessaire au sein des plateaux (structure mécano-soudée). L'accouplement pignon-crémaillère permet à la tour d'éviter tout risque d'accident (casse d'une courroie de transmission,...) tout en diminuant les besoins de maintenance. Vous avez ainsi entre les mains une solution de stockage parfaitement adaptée aux environnements les plus rudes.
La préhension des pièces mécaniques peut être facilitée grâce aux options d'extraction des tiroirs à l'extérieur de la tour : vous pouvez ainsi récupérer vos pièces grâce à un palan, une chèvre ou un bras robotisé.
Les grandes quantités de pièces détachées au sein de votre centre de maintenance implique souvent de posséder une zone de stockage importante et la création de vos kits vous prend un temps de préparation considérable. Les différentes largeurs et profondeurs de plateaux de la tour nous permettront de vous proposer une solution réduisant considérablement votre zone de stockage de pièces détachées tout en vous permettant d'effectuer le traitement de plusieurs centaines de lignes de préparation à l'heure.
Pour un accès sécurisé aux pièces stockées dans la tour, celle-ci est équipé d'un lecteur de badge nominatif : Il est nécessaire de se badger pour avoir accès à un ou plusieurs plateaux de la tour en fonction de l'activité de l'utilisateur.
Le magasin automatisé JUMPER permet le stockage dans un environnement contrôlé (température, hygrométrie,...) de toutes vos pièces sensibles (silicone, caoutchouc,...). Vous êtes ainsi informés en temps réel lorsque les zones de tolérance ne sont plus respectées.
Le stockeur dynamique JUMPER permet le stockage de plusieurs dizaines de milliers de références de volumétries différentes grâce notamment à la multitude d'aménagements proposés. Cette caractéristique fait de la tour verticale JUMPER l'outil idéal pour la préparation de commandes.
Couplé au logiciel de gestion G-STOCK et interfacé avec votre ERP, la tour lift permet de traiter un nombre élevé de ligne à l'heure tout en réduisant les erreurs d'expédition. En effet, l'approvisionnement de la tour ainsi que le picking se font via un pick to light intégré à la tour et les validations se font grâce à une barrière immatérielle par simple passage de la main. Précisions et rapidité vous permettront d'améliorer considérablement votre satisfaction client.
La tour de stockage JUMPER est la solution idéale si vous souhaitez optimiser l'espace de stockage de votre matière première, de vos produits semi-finis ou de vos pièces devant être expédiées. En effet, une tour de 14 m² au sol peut accepter un stockage utile de plus de 200 m² sur toute la hauteur de votre bâtiment.
Interfacé avec votre ERP, le logiciel de gestion G-STOCK couplé au lift JUMPER vous permettront d'obtenir en temps réel toutes les informations de gestion de stock, gestion des réapprovisionnements, gestion des DLC, numéros de série, numéro de lot,...
Le JUMPER possède une multitude d'options spécialement conçues pour votre activité (gestion des composants antistatiques, voyants de zone pour le repérage de vos références, pesons,...).
Arguments Techniques
Un produit de qualité au service de votre optimisation
Conçu pour l'optimisation des espaces et la fiabilisation des stocks, la tour de stockage JUMPER contribuera également à l'amélioration du maintien en conditions opérationnelles de votre matériel.
Fonctionnalités
L'accouplement pignon - crémaillère
La Tour Jumper est équipée d’une double crémaillère permettant la translation de la Nacelle. Pas de distension comme sur les technologies à chaînes, câbles ou à courroies, qui entraînent des surcoûts importants et des pertes d’exploitation liés à l’indisponibilité de la machine lors des entretiens et des changements périodiques. Cette technologie empêche également toute rupture accidentelle possible avec d’autres systèmes d’entraînements (chaînes, courroies, câbles…). Cet accouplement évite également les déséquilibres sur les plateaux.
La double motorisation de la nacelle de levage
La nacelle est équipée d’une double motorisation en 500 kg et d’une simple motorisation en 300 kg de charge utile positionnée dans les deux cas sur un entraînement par pignon crémaillère. Cette double motorisation permet à la nacelle de monter et de descendre avec des vitesses souples grâce aux variateurs de fréquence. L’extraction des tiroirs est également réalisée par deux autres moteurs eux-mêmes équipés de variateurs de fréquence.
Il n’y a donc pas d’à-coups sur les tiroirs et les références stockées sont ainsi préservées. Ces motorisations permettent d'obtenir un temps de cycle très courts.
La structure de la tour
La structure est composée de poteaux reprenant les rayonnages racks pouvant supporter un poids total de 60 tonnes. Tous les éléments de cette structure sont peints avec une peinture époxy cuit au four offrant une excellente tenue dans le temps et une finition haut de gamme.
Les tiroirs mécano-soudés
Les tiroirs offrent une excellente rigidité grâce à leurs traverses renforcées de 110 mm : les problèmes de fléchissement de tiroir sont évités. Ils sont conçus pour supporter une charge de 500 kg utile non uniformément répartie. Vous n’avez donc pas besoin de répartir la charge sur les tiroirs.
Les glissières des tiroirs en PHED (Polyethylène Haute Densité)
Présentes sous les tiroirs, elles facilitent également l'extraction et suppriment tous risques de résidus ferreux à l'intérieur de la tour.
Une finition epoxy de haute qualité
Un soin tout particulier a été apporté à la finition et à l'esthétique de la tour lift Jumper. La baie d'accès est proposée en version expoxy ou inox, les panneaux de finitions sont en époxy structurée et disponible dans une large gamme de coloris
L'équipement électrique
Tous les équipements électriques sont de fourniture industrielle standard. Des moteurs, variateurs aux cartes électroniques, tout est de conception simple, provenant du commerce (facilité d'entretien et d'intervention). L’automate est un automate programmable VIPA compatible Siemens.
Le clavier de commande
La Tour Jumper possède un clavier de commande LCD tactile. Ce clavier offre une excellente lisibilité et permet les appels de tiroirs, le paramétrage, la gestion des voyants et toutes les configurations de la machine. Vous pouvez verrouiller ce clavier par code d’accès dans le but de sécuriser l’accès à la Tour ou à certains tiroirs.
Les cellules de sécurité
Comme toutes les solutions de stockage ELECTROCLASS, la tour verticale Jumper bénéficie des sécurités les plus performantes. Aux barrières immatérielles de classe 4 a été ajoutée une sécurité mécanique permettant de détecter toute surcharge sur le poste de travail.
L'accès maintenance
Toute la partie automate et électrique se situe sous le poste de travail. La crémaillère offre la meilleure sécurité aux techniciens entrant dans la machine.
Un produit de qualité au service de votre optimisation
Conçu pour l'optimisation des espaces et la fiabilisation des stocks, la tour de stockage JUMPER contribuera également à l'amélioration du maintien en conditions opérationnelles de votre matériel.
Fonctionnalités
La Tour Jumper est équipée d’une double crémaillère permettant la translation de la Nacelle. Pas de distension comme sur les technologies à chaînes, câbles ou à courroies, qui entraînent des surcoûts importants et des pertes d’exploitation liés à l’indisponibilité de la machine lors des entretiens et des changements périodiques. Cette technologie empêche également toute rupture accidentelle possible avec d’autres systèmes d’entraînements (chaînes, courroies, câbles…). Cet accouplement évite également les déséquilibres sur les plateaux.
La double motorisation de la nacelle de levage
La nacelle est équipée d’une double motorisation en 500 kg et d’une simple motorisation en 300 kg de charge utile positionnée dans les deux cas sur un entraînement par pignon crémaillère. Cette double motorisation permet à la nacelle de monter et de descendre avec des vitesses souples grâce aux variateurs de fréquence. L’extraction des tiroirs est également réalisée par deux autres moteurs eux-mêmes équipés de variateurs de fréquence. Il n’y a donc pas d’à-coups sur les tiroirs et les références stockées sont ainsi préservées. Ces motorisations permettent d'obtenir un temps de cycle très courts.
La structure de la tour
La structure est composée de poteaux reprenant les rayonnages racks pouvant supporter un poids total de 60 tonnes. Tous les éléments de cette structure sont peints avec une peinture époxy cuit au four offrant une excellente tenue dans le temps et une finition haut de gamme.
Les tiroirs mécano-soudés
Les tiroirs offrent une excellente rigidité grâce à leurs traverses renforcées de 110 mm : les problèmes de fléchissement de tiroir sont évités. Ils sont conçus pour supporter une charge de 500 kg utile non uniformément répartie. Vous n’avez donc pas besoin de répartir la charge sur les tiroirs.
Les glissières des tiroirs en PHED (Polyethylène Haute Densité)
Présentes sous les tiroirs, elles facilitent également l'extraction et suppriment tous risques de résidus ferreux à l'intérieur de la tour.
Un soin tout particulier a été apporté à la finition et à l'esthétique de la tour lift Jumper. La baie d'accès est proposée en version expoxy ou inox, les panneaux de finitions sont en époxy structurée et disponible dans une large gamme de coloris
Tous les équipements électriques sont de fourniture industrielle standard. Des moteurs, variateurs aux cartes électroniques, tout est de conception simple, provenant du commerce (facilité d'entretien et d'intervention). L’automate est un automate programmable VIPA compatible Siemens.
Le clavier de commande
La Tour Jumper possède un clavier de commande LCD tactile. Ce clavier offre une excellente lisibilité et permet les appels de tiroirs, le paramétrage, la gestion des voyants et toutes les configurations de la machine. Vous pouvez verrouiller ce clavier par code d’accès dans le but de sécuriser l’accès à la Tour ou à certains tiroirs.
Les cellules de sécurité
Comme toutes les solutions de stockage ELECTROCLASS, la tour verticale Jumper bénéficie des sécurités les plus performantes. Aux barrières immatérielles de classe 4 a été ajoutée une sécurité mécanique permettant de détecter toute surcharge sur le poste de travail.
L'accès maintenance
Toute la partie automate et électrique se situe sous le poste de travail. La crémaillère offre la meilleure sécurité aux techniciens entrant dans la machine.
Vous avez un projet spécifique?
N'hésitez pas à nous contacter !

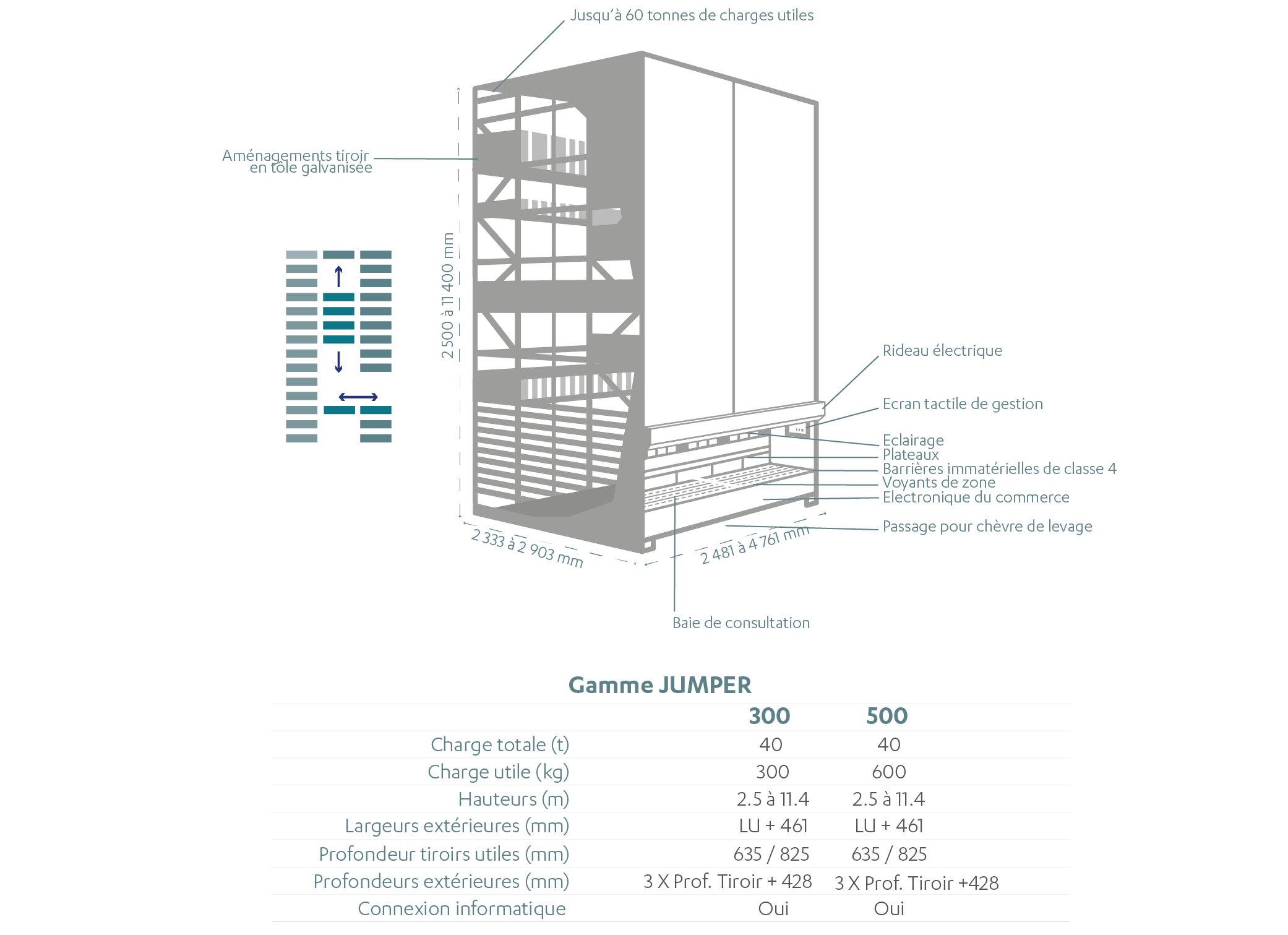

Caractéristiques techniques
Options
L’option "voyants de zone" est un ensemble de diodes paramétrables au pas de 25 mm. Celles-ci sont placées dans la table de consultation et permettent de repérer, grâce au pilotage du logiciel de gestion G-STOCK, l’emplacement exact des références à prélever.
Le rideau en tôle est remplacé par un rideau électrique, piloté par l’intermédiaire d’une serrure à clé ou du WMS G-STOCK lorsque la sécurisation de l'accès à certaines références est nécessaire. Cette option est utile pour des pièces devant être stockées dans des environnements à températures contrôlées ou ambiances constantes.
Nous proposons un accès sécurisé au lift Jumper via un lecteur de badge (adaptable à n'importe quelle technologie de badge).
Une barrière immatérielle, sous la table de consultation, permet de valider la touche « Entrée » par simple passage de la main.
Les tours de stockage peuvent être équipées de systèmes de ventilation (V.M.C), de systèmes de maintien de température et hygrométrie constante ainsi que d'une centrale de froid... Elles peuvent également être équipées de détection incendie et injection de gaz.
Afin de faciliter la manipulation des produits lourds, le Jumper peut être pourvu d'aménagements dédiés comme des profilés rouleaux ou encore de desserte à roulements multidirectionnels
Fabriquée en chêne, la table bois permet une finition haute qualité de la baie de consultation.
Avec un pas de 50mm, les aménagements de tiroir Jumper sont fabriqués en tôle galvanisée et permettent de compartimenter un tiroir. Associés aux voyants de zone, ces aménagements permettent d’organiser efficacement le contenu d’un tiroir.
La mise en place de l’option peson s’impose lorsqu’il s’agit de contrôler la charge embarquée dans les tiroirs du Jumper. Le poids s’affiche sur l’écran tactile. Le peson peut également être utilisé avec des châssis à rouleaux, dans le cas de l’extraction manuelle sur béquilles ou sur chariot.
De par sa conception antistatique (longerons et tablettes en acier galvanisé), le tiroir permet d’évacuer l’électricité statique par l’intermédiaire d’un jeu de brosses métalliques. En touchant le longeron avant du tiroir, l’utilisateur ne sera alors plus chargé et pourra manipuler le matériel sensible en toute sécurité.
Les Jumper peuvent être équipés d’un extracteur automatique. Vous pouvez ainsi vous servir d’un pont roulant ou d’un palan pour extraire les pièces lourdes des tiroirs. La barrière immatérielle est alors sur le poste de l’extracteur.
Les Jumper peuvent être équipés d’un extracteur manuel dépliable lorsque l'utilisation d’un pont roulant ou d’un palan est nécessaire pour l'extraction des pièces lourdes.
Les Jumper peuvent être équipés d’une double consultation haute et basse. Cela permet à deux personnes de prélever sur deux tiroirs différents des références en même temps. La nacelle desservira les étages les uns après les autres.
Les Jumper peuvent être équipés d’une double consultation avant / arrière. Cela permet à deux personnes de prélever sur deux tiroirs différents des références en même temps. La nacelle desservira les côtés l’un après l’autre.
Vous avez un projet spécifique?
N'hésitez pas à nous contacter !
