Tour de stockage Jumper
Optimisez l'espace et le temps grâce à la tour de stockage Jumper !
Puissante et rapide, la tour de stockage JUMPER est la solution idéale pour automatiser le stockage de vos dispositifs médicaux afin :
- d'optimiser votre espace de stockage (jusqu'à 91% de surface occupée en moins)
- de sécuriser vos produits et diminuer les erreurs de picking
- d'éviter les erreurs de prescription
- d'éviter les ruptures d'approvisionnement
- de réduire les risques d'incidents civils
- de simplifier la gestion de vos stocks grâce à notre logiciel G-STOCK PHARMA
Au sein d'une structure de stockage pouvant accepter 60 tonnes, la nacelle circule verticalement entre les deux volumes de stockage et extrait les tiroirs afin de les positionner au niveau du poste de consultation conçu afin d'éviter tout risque de TMS (troubles musculo-squelettiques).
Puissante et rapide, la tour de stockage JUMPER est la solution idéale pour automatiser le stockage de vos dispositifs médicaux afin :
- d'optimiser votre espace de stockage (jusqu'à 91% de surface occupée en moins)
- de sécuriser vos produits et diminuer les erreurs de picking
- d'éviter les erreurs de prescription
- d'éviter les ruptures d'approvisionnement
- de réduire les risques d'incidents civils
- de simplifier la gestion de vos stocks grâce à notre logiciel G-STOCK PHARMA
Au sein d'une structure de stockage pouvant accepter 60 tonnes, la nacelle circule verticalement entre les deux volumes de stockage et extrait les tiroirs afin de les positionner au niveau du poste de consultation conçu afin d'éviter tout risque de TMS (troubles musculo-squelettiques).
Problématiques Santé
Vous manquez de place au sein de votre Pharmacie Hospitalière ?
La tour de stockage JUMPER est la solution idéale si vous souhaitez optimiser l'espace de stockage de votre pharmacie. En effet, une tour de 14m² au sol peut accepter un stockage utile de plus de 200m² sur toute la hauteur de votre bâtiment.
Interfacé avec votre ERP, le logiciel de gestion G-STOCK Pharma couplé au lift JUMPER vous permettront d'obtenir en temps réel toutes les informations de gestion de stock, gestion des réapprovisionnements, gestion des DLC, numéros de série, numéro de lot,...
Le JUMPER possède une multitude d'options spécialement conçues pour votre activité (voyants de zone pour le repérage de vos références, douchette code-barres, bacs en plastique...).
Vous souhaitez sécuriser la gestion de vos médicaments et DMS ?
Les grandes quantités de références au sein de votre pharmacie implique souvent de posséder une zone de stockage importante et la création de vos kits vous prend un temps de préparation considérable. Les différentes largeurs et profondeurs de plateaux de la tour nous permettront de vous proposer une solution réduisant considérablement votre zone de stockage de médicaments tout en vous permettant d'effectuer le traitement de plusieurs centaines de lignes de préparation à l'heure.
Pour un accès sécurisé aux médicaments stockées dans la tour, celle-ci est équipé d'un lecteur de badge nominatif : Il est nécessaire de se badger pour avoir accès à un ou plusieurs plateaux de la tour en fonction de l'activité de l'utilisateur.
Vous souhaitez améliorer la fiabilité de vos préparations pour les différentes unités fonctionnelles ?
Le stockeur dynamique JUMPER permet le stockage de plusieurs dizaines de milliers de références de volumétries différentes grâce notamment à la multitude d'aménagements proposés. Cette caractéristique fait de la tour verticale JUMPER l'outil idéal pour la préparation de commande.
Couplé au logiciel de gestion G-STOCK et interfacé avec votre ERP, la tour lift permet de traiter un nombre élevé de ligne à l'heure tout en réduisant les erreurs d'expédition. En effet, l'approvisionnement de la tour ainsi que le picking se font via un pick to light intégré à la tour et les validations se font grâce à une barrière immatérielle par simple passage de la main.
Vous souhaitez automatiser le magasin de votre Pharmacie ?
L’hétérogénéité de vos différentes références médicales, la sensibilité de leur stockage ainsi que l'importance de leur disponibilité nécessite de proposer des machines de stockage flexibles, robustes et sécurisées. La solution de stockage JUMPER accepte une charge utile par plateau de 500 kg sans qu'une répartition homogène de la charge ne soit nécessaire au sein des plateaux (structure mécano-soudée). L'accouplement pignon-crémaillère permet à la tour d'éviter tout risque d'accident (casse d'une courroie de transmission,...) tout en diminuant les besoins de maintenance. Vous avez ainsi entre les mains une solution de stockage fiable et parfaitement adaptée à un environnement hospitalier.
Vos médicaments nécessitent d'être stockés dans un environnement contrôlé ?
Le magasin automatisé JUMPER permet le stockage dans un environnement contrôlé (température, hygrométrie,...) de tous vos médicaments. Vous êtes informés en temps réel lorsque les zones de tolérance ne sont plus respectées.
La tour de stockage JUMPER est la solution idéale si vous souhaitez optimiser l'espace de stockage de votre pharmacie. En effet, une tour de 14m² au sol peut accepter un stockage utile de plus de 200m² sur toute la hauteur de votre bâtiment.
Interfacé avec votre ERP, le logiciel de gestion G-STOCK Pharma couplé au lift JUMPER vous permettront d'obtenir en temps réel toutes les informations de gestion de stock, gestion des réapprovisionnements, gestion des DLC, numéros de série, numéro de lot,...
Le JUMPER possède une multitude d'options spécialement conçues pour votre activité (voyants de zone pour le repérage de vos références, douchette code-barres, bacs en plastique...).
Les grandes quantités de références au sein de votre pharmacie implique souvent de posséder une zone de stockage importante et la création de vos kits vous prend un temps de préparation considérable. Les différentes largeurs et profondeurs de plateaux de la tour nous permettront de vous proposer une solution réduisant considérablement votre zone de stockage de médicaments tout en vous permettant d'effectuer le traitement de plusieurs centaines de lignes de préparation à l'heure.
Pour un accès sécurisé aux médicaments stockées dans la tour, celle-ci est équipé d'un lecteur de badge nominatif : Il est nécessaire de se badger pour avoir accès à un ou plusieurs plateaux de la tour en fonction de l'activité de l'utilisateur.
Le stockeur dynamique JUMPER permet le stockage de plusieurs dizaines de milliers de références de volumétries différentes grâce notamment à la multitude d'aménagements proposés. Cette caractéristique fait de la tour verticale JUMPER l'outil idéal pour la préparation de commande.
Couplé au logiciel de gestion G-STOCK et interfacé avec votre ERP, la tour lift permet de traiter un nombre élevé de ligne à l'heure tout en réduisant les erreurs d'expédition. En effet, l'approvisionnement de la tour ainsi que le picking se font via un pick to light intégré à la tour et les validations se font grâce à une barrière immatérielle par simple passage de la main.
L’hétérogénéité de vos différentes références médicales, la sensibilité de leur stockage ainsi que l'importance de leur disponibilité nécessite de proposer des machines de stockage flexibles, robustes et sécurisées. La solution de stockage JUMPER accepte une charge utile par plateau de 500 kg sans qu'une répartition homogène de la charge ne soit nécessaire au sein des plateaux (structure mécano-soudée). L'accouplement pignon-crémaillère permet à la tour d'éviter tout risque d'accident (casse d'une courroie de transmission,...) tout en diminuant les besoins de maintenance. Vous avez ainsi entre les mains une solution de stockage fiable et parfaitement adaptée à un environnement hospitalier.
Le magasin automatisé JUMPER permet le stockage dans un environnement contrôlé (température, hygrométrie,...) de tous vos médicaments. Vous êtes informés en temps réel lorsque les zones de tolérance ne sont plus respectées.
Arguments Techniques
Un produit de qualité au service de l'optimisation de votre espace !
Conçu pour l'optimisation des espaces et la fiabilisation des stocks, la tour de stockage JUMPER contribuera également à la sécurisation de toutes vos références sensibles.
Fonctionnalités
Les cellules de sécurité
Comme toutes les solutions de stockage ELECTROCLASS, la tour verticale Jumper bénéficie des sécurités les plus performantes. Aux barrières immatérielles de classe 4 a été ajoutée une sécurité mécanique permettant de détecter toute surcharge sur le poste de travail.
L'accès maintenance
Toute la partie automate et électrique se situe sous le poste de travail. La crémaillère offre la meilleure sécurité aux techniciens entrant dans la machine.
Une finition epoxy de haute qualité
Un soin tout particulier a été apporté à la finition et à l'esthétique de la tour lift Jumper. La baie d'accès est proposée en version epoxy ou inox, les panneaux de finitions sont en epoxy structurée et disponible dans une large gamme de coloris.
Les glissières des tiroirs en PHED (Polyethylène Haute Densité)
Présentes sous les tiroirs, ces glissières facilitent également l'extraction et suppriment tous risques de résidus ferreux à l'intérieur de la tour.
L'équipement électrique
Tous les équipements électriques sont de fourniture industrielle standard. Des moteurs, variateurs aux cartes électroniques, tout est de conception simple, provenant du commerce (facilité d'entretien et d'intervention).
L'accouplement pignon - crémaillère
La tour Jumper est équipée d’une double crémaillère permettant la translation de la Nacelle. Pas de distension comme sur les technologies à chaînes, câbles ou à courroies, qui entraînent des surcoûts importants et des pertes d’exploitation liés à l’indisponibilité de la machine lors des entretiens et des changements périodiques. Cette technologie empêche également toute rupture accidentelle possible avec d’autres systèmes d’entraînements (chaînes, courroies, câbles…). Cet accouplement évite également les déséquilibres sur les plateaux.
Les tiroirs mécano-soudés
Les tiroirs offrent une excellente rigidité grâce à leurs traverses renforcées de 110 mm : les problèmes de fléchissement de tiroir sont évités. Ils sont conçus pour supporter une charge de 500 kg utile non uniformément répartie. Vous n’avez donc pas besoin de répartir la charge sur les tiroirs.
La structure de la tour
La structure est composée de poteaux reprenant les rayonnages racks pouvant supporter un poids total de 60 tonnes. Tous les éléments de cette structure sont peints avec une peinture époxy cuit au four offrant une excellente tenue dans le temps et une finition haut de gamme.
La double motorisation de la nacelle de levage
La nacelle est équipée d’une double motorisation en 500 kg et d’une simple motorisation en 300 kg de charge utile positionnée dans les deux cas sur un entraînement par pignon crémaillère. Cette double motorisation permet à la nacelle de monter et de descendre avec des vitesses souples grâce aux variateurs de fréquence. L’extraction des tiroirs est également réalisée par deux autres moteurs eux-mêmes équipés de variateurs de fréquence. Il n’y a donc pas d’à-coups sur les tiroirs et les références stockées sont ainsi préservées. Ces motorisations permettent d'obtenir un temps de cycle très courts.
Le clavier de commande
La tour Jumper possède un clavier de commande LCD tactile permettant de la piloter. Ce clavier offre une excellente lisibilité et permet les appels de tiroirs, le paramétrage, la gestion des voyants et toutes les configurations de la machine. Vous pouvez verrouiller ce clavier par code d’accès vous permettant ainsi de sécurisé l’accès à la tour ou à certains tiroirs.
Un produit de qualité au service de l'optimisation de votre espace !
Conçu pour l'optimisation des espaces et la fiabilisation des stocks, la tour de stockage JUMPER contribuera également à la sécurisation de toutes vos références sensibles.
Fonctionnalités
Les cellules de sécurité
Comme toutes les solutions de stockage ELECTROCLASS, la tour verticale Jumper bénéficie des sécurités les plus performantes. Aux barrières immatérielles de classe 4 a été ajoutée une sécurité mécanique permettant de détecter toute surcharge sur le poste de travail.
L'accès maintenance
Toute la partie automate et électrique se situe sous le poste de travail. La crémaillère offre la meilleure sécurité aux techniciens entrant dans la machine.
Un soin tout particulier a été apporté à la finition et à l'esthétique de la tour lift Jumper. La baie d'accès est proposée en version epoxy ou inox, les panneaux de finitions sont en epoxy structurée et disponible dans une large gamme de coloris.
Les glissières des tiroirs en PHED (Polyethylène Haute Densité)
Présentes sous les tiroirs, ces glissières facilitent également l'extraction et suppriment tous risques de résidus ferreux à l'intérieur de la tour.
Tous les équipements électriques sont de fourniture industrielle standard. Des moteurs, variateurs aux cartes électroniques, tout est de conception simple, provenant du commerce (facilité d'entretien et d'intervention).
La tour Jumper est équipée d’une double crémaillère permettant la translation de la Nacelle. Pas de distension comme sur les technologies à chaînes, câbles ou à courroies, qui entraînent des surcoûts importants et des pertes d’exploitation liés à l’indisponibilité de la machine lors des entretiens et des changements périodiques. Cette technologie empêche également toute rupture accidentelle possible avec d’autres systèmes d’entraînements (chaînes, courroies, câbles…). Cet accouplement évite également les déséquilibres sur les plateaux.
Les tiroirs mécano-soudés
Les tiroirs offrent une excellente rigidité grâce à leurs traverses renforcées de 110 mm : les problèmes de fléchissement de tiroir sont évités. Ils sont conçus pour supporter une charge de 500 kg utile non uniformément répartie. Vous n’avez donc pas besoin de répartir la charge sur les tiroirs.
La structure de la tour
La structure est composée de poteaux reprenant les rayonnages racks pouvant supporter un poids total de 60 tonnes. Tous les éléments de cette structure sont peints avec une peinture époxy cuit au four offrant une excellente tenue dans le temps et une finition haut de gamme.
La double motorisation de la nacelle de levage
La nacelle est équipée d’une double motorisation en 500 kg et d’une simple motorisation en 300 kg de charge utile positionnée dans les deux cas sur un entraînement par pignon crémaillère. Cette double motorisation permet à la nacelle de monter et de descendre avec des vitesses souples grâce aux variateurs de fréquence. L’extraction des tiroirs est également réalisée par deux autres moteurs eux-mêmes équipés de variateurs de fréquence. Il n’y a donc pas d’à-coups sur les tiroirs et les références stockées sont ainsi préservées. Ces motorisations permettent d'obtenir un temps de cycle très courts.
Le clavier de commande
La tour Jumper possède un clavier de commande LCD tactile permettant de la piloter. Ce clavier offre une excellente lisibilité et permet les appels de tiroirs, le paramétrage, la gestion des voyants et toutes les configurations de la machine. Vous pouvez verrouiller ce clavier par code d’accès vous permettant ainsi de sécurisé l’accès à la tour ou à certains tiroirs.
Vous avez un projet spécifique?
N'hésitez pas à nous contacter !

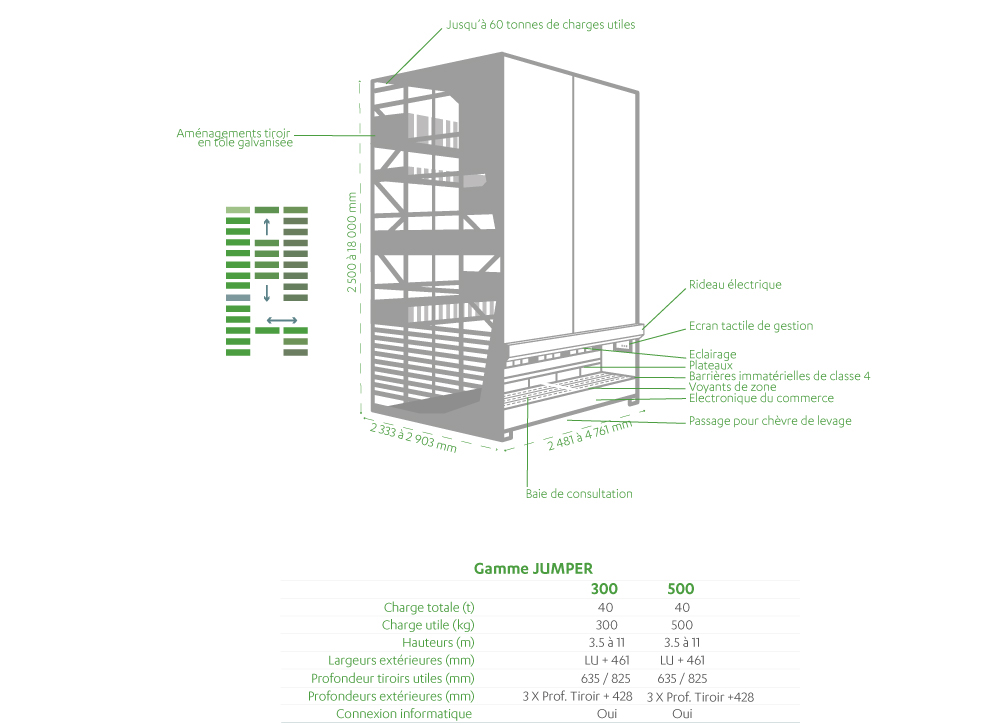

Caractéristiques techniques
Options
L’option "voyants de zone" est un ensemble de diodes paramétrables au pas de 25 mm. Celles-ci sont placées dans la table de consultation et permettent de repérer, grâce au pilotage du logiciel de gestion G-STOCK Pharma, l’emplacement exact des références à prélever.
Le rideau en tôle est remplacé par un rideau électrique, piloté par l’intermédiaire d’une serrure à clé ou du WMS G-STOCK Pharma lorsque la sécurisation de l'accès à certaines références est nécessaire. Cette option est utile pour des médicaments devant être stockées dans des environnements à températures contrôlées ou ambiances constantes.
Fabriquée en chêne, la table bois permet une finition haute qualité de la baie de consultation.
Avec un pas de 50mm, les aménagements de tiroir Jumper sont fabriqués en tôle galvanisée, et permettent de compartimenter un tiroir. Associés aux voyants de zone, ces aménagements permettent d’organiser efficacement le contenu d’un tiroir
Nous proposons un accès sécurisé au lift Jumper via un lecteur de badge (adaptable à n'importe quelle technologie de badge).
Une barrière immatérielle, sous la table de consultation, permet de valider la touche « Entrée » par simple passage de la main.
Les tours de stockage peuvent être équipées de systèmes de ventilation (V.M.C), de systèmes de maintien de température et hygrométrie constante ainsi que d'une centrale de froid... Elles peuvent également être équipées de détection incendie et injection de gaz.
Les Jumper peuvent être équipés d’une double consultation avant arrière. Cela permet à deux personnes de prélever sur deux tiroirs différents des références en même temps. La nacelle desservira les côtés l’un après l’autre.
Les Jumper peuvent être équipés d’une double consultation haute et basse. Cela permet à deux personnes de prélever sur deux tiroirs différents des références en même temps. La nacelle desservira les étages les uns après les autres.
La mise en place de l’option peson s’impose lorsqu’il s’agit de contrôler la charge embarquée dans les tiroirs du Jumper. Le poids s’affiche sur l’écran tactile. Le peson peut également être utilisé avec des châssis à rouleaux, dans le cas de l’extraction manuelle sur béquilles ou sur chariot.
Les Jumper peuvent être équipés d’un extracteur automatique. Vous pouvez ainsi vous servir d’un pont roulant ou d’un palan pour extraire les pièces lourdes des tiroirs. La barrière immatérielle est alors sur le poste de l’extracteur.
Les Jumper peuvent être équipés d’un extracteur manuel dépliable lorsque l'utilisation d’un pont roulant ou d’un palan est nécessaire pour l'extraction des pièces lourdes.
Vous avez un projet spécifique?
N'hésitez pas à nous contacter !
Mes Documents
Vidéo
Vous avez un projet spécifique?
N'hésitez pas à nous contacter !
Optimisez l'espace et le temps grâce à la tour de stockage Jumper !
Puissante et rapide, la tour de stockage JUMPER est la solution idéale pour automatiser le stockage de vos dispositifs médicaux afin :
- d'optimiser votre espace de stockage (jusqu'à 91% de surface occupée en moins)
- de sécuriser vos produits et diminuer les erreurs de picking
- d'éviter les erreurs de prescription
- d'éviter les ruptures d'approvisionnement
- de réduire les risques d'incidents civils
- de simplifier la gestion de vos stocks grâce à notre logiciel G-STOCK PHARMA
Au sein d'une structure de stockage pouvant accepter 60 tonnes, la nacelle circule verticalement entre les deux volumes de stockage et extrait les tiroirs afin de les positionner au niveau du poste de consultation conçu afin d'éviter tout risque de TMS (troubles musculo-squelettiques).
Puissante et rapide, la tour de stockage JUMPER est la solution idéale pour automatiser le stockage de vos dispositifs médicaux afin :
- d'optimiser votre espace de stockage (jusqu'à 91% de surface occupée en moins)
- de sécuriser vos produits et diminuer les erreurs de picking
- d'éviter les erreurs de prescription
- d'éviter les ruptures d'approvisionnement
- de réduire les risques d'incidents civils
- de simplifier la gestion de vos stocks grâce à notre logiciel G-STOCK PHARMA
Au sein d'une structure de stockage pouvant accepter 60 tonnes, la nacelle circule verticalement entre les deux volumes de stockage et extrait les tiroirs afin de les positionner au niveau du poste de consultation conçu afin d'éviter tout risque de TMS (troubles musculo-squelettiques).
Problématiques Santé
Vous manquez de place au sein de votre Pharmacie Hospitalière ?
La tour de stockage JUMPER est la solution idéale si vous souhaitez optimiser l'espace de stockage de votre pharmacie. En effet, une tour de 14m² au sol peut accepter un stockage utile de plus de 200m² sur toute la hauteur de votre bâtiment.
Interfacé avec votre ERP, le logiciel de gestion G-STOCK Pharma couplé au lift JUMPER vous permettront d'obtenir en temps réel toutes les informations de gestion de stock, gestion des réapprovisionnements, gestion des DLC, numéros de série, numéro de lot,...
Le JUMPER possède une multitude d'options spécialement conçues pour votre activité (voyants de zone pour le repérage de vos références, douchette code-barres, bacs en plastique...).
Vous souhaitez sécuriser la gestion de vos médicaments et DMS ?
Les grandes quantités de références au sein de votre pharmacie implique souvent de posséder une zone de stockage importante et la création de vos kits vous prend un temps de préparation considérable. Les différentes largeurs et profondeurs de plateaux de la tour nous permettront de vous proposer une solution réduisant considérablement votre zone de stockage de médicaments tout en vous permettant d'effectuer le traitement de plusieurs centaines de lignes de préparation à l'heure.
Pour un accès sécurisé aux médicaments stockées dans la tour, celle-ci est équipé d'un lecteur de badge nominatif : Il est nécessaire de se badger pour avoir accès à un ou plusieurs plateaux de la tour en fonction de l'activité de l'utilisateur.
Vous souhaitez améliorer la fiabilité de vos préparations pour les différentes unités fonctionnelles ?
Le stockeur dynamique JUMPER permet le stockage de plusieurs dizaines de milliers de références de volumétries différentes grâce notamment à la multitude d'aménagements proposés. Cette caractéristique fait de la tour verticale JUMPER l'outil idéal pour la préparation de commande.
Couplé au logiciel de gestion G-STOCK et interfacé avec votre ERP, la tour lift permet de traiter un nombre élevé de ligne à l'heure tout en réduisant les erreurs d'expédition. En effet, l'approvisionnement de la tour ainsi que le picking se font via un pick to light intégré à la tour et les validations se font grâce à une barrière immatérielle par simple passage de la main.
Vous souhaitez automatiser le magasin de votre Pharmacie ?
L’hétérogénéité de vos différentes références médicales, la sensibilité de leur stockage ainsi que l'importance de leur disponibilité nécessite de proposer des machines de stockage flexibles, robustes et sécurisées. La solution de stockage JUMPER accepte une charge utile par plateau de 500 kg sans qu'une répartition homogène de la charge ne soit nécessaire au sein des plateaux (structure mécano-soudée). L'accouplement pignon-crémaillère permet à la tour d'éviter tout risque d'accident (casse d'une courroie de transmission,...) tout en diminuant les besoins de maintenance. Vous avez ainsi entre les mains une solution de stockage fiable et parfaitement adaptée à un environnement hospitalier.
Vos médicaments nécessitent d'être stockés dans un environnement contrôlé ?
Le magasin automatisé JUMPER permet le stockage dans un environnement contrôlé (température, hygrométrie,...) de tous vos médicaments. Vous êtes informés en temps réel lorsque les zones de tolérance ne sont plus respectées.
La tour de stockage JUMPER est la solution idéale si vous souhaitez optimiser l'espace de stockage de votre pharmacie. En effet, une tour de 14m² au sol peut accepter un stockage utile de plus de 200m² sur toute la hauteur de votre bâtiment.
Interfacé avec votre ERP, le logiciel de gestion G-STOCK Pharma couplé au lift JUMPER vous permettront d'obtenir en temps réel toutes les informations de gestion de stock, gestion des réapprovisionnements, gestion des DLC, numéros de série, numéro de lot,...
Le JUMPER possède une multitude d'options spécialement conçues pour votre activité (voyants de zone pour le repérage de vos références, douchette code-barres, bacs en plastique...).
Les grandes quantités de références au sein de votre pharmacie implique souvent de posséder une zone de stockage importante et la création de vos kits vous prend un temps de préparation considérable. Les différentes largeurs et profondeurs de plateaux de la tour nous permettront de vous proposer une solution réduisant considérablement votre zone de stockage de médicaments tout en vous permettant d'effectuer le traitement de plusieurs centaines de lignes de préparation à l'heure.
Pour un accès sécurisé aux médicaments stockées dans la tour, celle-ci est équipé d'un lecteur de badge nominatif : Il est nécessaire de se badger pour avoir accès à un ou plusieurs plateaux de la tour en fonction de l'activité de l'utilisateur.
Le stockeur dynamique JUMPER permet le stockage de plusieurs dizaines de milliers de références de volumétries différentes grâce notamment à la multitude d'aménagements proposés. Cette caractéristique fait de la tour verticale JUMPER l'outil idéal pour la préparation de commande.
Couplé au logiciel de gestion G-STOCK et interfacé avec votre ERP, la tour lift permet de traiter un nombre élevé de ligne à l'heure tout en réduisant les erreurs d'expédition. En effet, l'approvisionnement de la tour ainsi que le picking se font via un pick to light intégré à la tour et les validations se font grâce à une barrière immatérielle par simple passage de la main.
L’hétérogénéité de vos différentes références médicales, la sensibilité de leur stockage ainsi que l'importance de leur disponibilité nécessite de proposer des machines de stockage flexibles, robustes et sécurisées. La solution de stockage JUMPER accepte une charge utile par plateau de 500 kg sans qu'une répartition homogène de la charge ne soit nécessaire au sein des plateaux (structure mécano-soudée). L'accouplement pignon-crémaillère permet à la tour d'éviter tout risque d'accident (casse d'une courroie de transmission,...) tout en diminuant les besoins de maintenance. Vous avez ainsi entre les mains une solution de stockage fiable et parfaitement adaptée à un environnement hospitalier.
Le magasin automatisé JUMPER permet le stockage dans un environnement contrôlé (température, hygrométrie,...) de tous vos médicaments. Vous êtes informés en temps réel lorsque les zones de tolérance ne sont plus respectées.
Arguments Techniques
Un produit de qualité au service de l'optimisation de votre espace !
Conçu pour l'optimisation des espaces et la fiabilisation des stocks, la tour de stockage JUMPER contribuera également à la sécurisation de toutes vos références sensibles.
Fonctionnalités
Les cellules de sécurité
Comme toutes les solutions de stockage ELECTROCLASS, la tour verticale Jumper bénéficie des sécurités les plus performantes. Aux barrières immatérielles de classe 4 a été ajoutée une sécurité mécanique permettant de détecter toute surcharge sur le poste de travail.
L'accès maintenance
Toute la partie automate et électrique se situe sous le poste de travail. La crémaillère offre la meilleure sécurité aux techniciens entrant dans la machine.
Une finition epoxy de haute qualité
Un soin tout particulier a été apporté à la finition et à l'esthétique de la tour lift Jumper. La baie d'accès est proposée en version epoxy ou inox, les panneaux de finitions sont en epoxy structurée et disponible dans une large gamme de coloris.
Les glissières des tiroirs en PHED (Polyethylène Haute Densité)
Présentes sous les tiroirs, ces glissières facilitent également l'extraction et suppriment tous risques de résidus ferreux à l'intérieur de la tour.
L'équipement électrique
Tous les équipements électriques sont de fourniture industrielle standard. Des moteurs, variateurs aux cartes électroniques, tout est de conception simple, provenant du commerce (facilité d'entretien et d'intervention).
L'accouplement pignon - crémaillère
La tour Jumper est équipée d’une double crémaillère permettant la translation de la Nacelle. Pas de distension comme sur les technologies à chaînes, câbles ou à courroies, qui entraînent des surcoûts importants et des pertes d’exploitation liés à l’indisponibilité de la machine lors des entretiens et des changements périodiques. Cette technologie empêche également toute rupture accidentelle possible avec d’autres systèmes d’entraînements (chaînes, courroies, câbles…). Cet accouplement évite également les déséquilibres sur les plateaux.
Les tiroirs mécano-soudés
Les tiroirs offrent une excellente rigidité grâce à leurs traverses renforcées de 110 mm : les problèmes de fléchissement de tiroir sont évités. Ils sont conçus pour supporter une charge de 500 kg utile non uniformément répartie. Vous n’avez donc pas besoin de répartir la charge sur les tiroirs.
La structure de la tour
La structure est composée de poteaux reprenant les rayonnages racks pouvant supporter un poids total de 60 tonnes. Tous les éléments de cette structure sont peints avec une peinture époxy cuit au four offrant une excellente tenue dans le temps et une finition haut de gamme.
La double motorisation de la nacelle de levage
La nacelle est équipée d’une double motorisation en 500 kg et d’une simple motorisation en 300 kg de charge utile positionnée dans les deux cas sur un entraînement par pignon crémaillère. Cette double motorisation permet à la nacelle de monter et de descendre avec des vitesses souples grâce aux variateurs de fréquence. L’extraction des tiroirs est également réalisée par deux autres moteurs eux-mêmes équipés de variateurs de fréquence. Il n’y a donc pas d’à-coups sur les tiroirs et les références stockées sont ainsi préservées. Ces motorisations permettent d'obtenir un temps de cycle très courts.
Le clavier de commande
La tour Jumper possède un clavier de commande LCD tactile permettant de la piloter. Ce clavier offre une excellente lisibilité et permet les appels de tiroirs, le paramétrage, la gestion des voyants et toutes les configurations de la machine. Vous pouvez verrouiller ce clavier par code d’accès vous permettant ainsi de sécurisé l’accès à la tour ou à certains tiroirs.
Un produit de qualité au service de l'optimisation de votre espace !
Conçu pour l'optimisation des espaces et la fiabilisation des stocks, la tour de stockage JUMPER contribuera également à la sécurisation de toutes vos références sensibles.
Fonctionnalités
Les cellules de sécurité
Comme toutes les solutions de stockage ELECTROCLASS, la tour verticale Jumper bénéficie des sécurités les plus performantes. Aux barrières immatérielles de classe 4 a été ajoutée une sécurité mécanique permettant de détecter toute surcharge sur le poste de travail.
L'accès maintenance
Toute la partie automate et électrique se situe sous le poste de travail. La crémaillère offre la meilleure sécurité aux techniciens entrant dans la machine.
Un soin tout particulier a été apporté à la finition et à l'esthétique de la tour lift Jumper. La baie d'accès est proposée en version epoxy ou inox, les panneaux de finitions sont en epoxy structurée et disponible dans une large gamme de coloris.
Les glissières des tiroirs en PHED (Polyethylène Haute Densité)
Présentes sous les tiroirs, ces glissières facilitent également l'extraction et suppriment tous risques de résidus ferreux à l'intérieur de la tour.
Tous les équipements électriques sont de fourniture industrielle standard. Des moteurs, variateurs aux cartes électroniques, tout est de conception simple, provenant du commerce (facilité d'entretien et d'intervention).
La tour Jumper est équipée d’une double crémaillère permettant la translation de la Nacelle. Pas de distension comme sur les technologies à chaînes, câbles ou à courroies, qui entraînent des surcoûts importants et des pertes d’exploitation liés à l’indisponibilité de la machine lors des entretiens et des changements périodiques. Cette technologie empêche également toute rupture accidentelle possible avec d’autres systèmes d’entraînements (chaînes, courroies, câbles…). Cet accouplement évite également les déséquilibres sur les plateaux.
Les tiroirs mécano-soudés
Les tiroirs offrent une excellente rigidité grâce à leurs traverses renforcées de 110 mm : les problèmes de fléchissement de tiroir sont évités. Ils sont conçus pour supporter une charge de 500 kg utile non uniformément répartie. Vous n’avez donc pas besoin de répartir la charge sur les tiroirs.
La structure de la tour
La structure est composée de poteaux reprenant les rayonnages racks pouvant supporter un poids total de 60 tonnes. Tous les éléments de cette structure sont peints avec une peinture époxy cuit au four offrant une excellente tenue dans le temps et une finition haut de gamme.
La double motorisation de la nacelle de levage
La nacelle est équipée d’une double motorisation en 500 kg et d’une simple motorisation en 300 kg de charge utile positionnée dans les deux cas sur un entraînement par pignon crémaillère. Cette double motorisation permet à la nacelle de monter et de descendre avec des vitesses souples grâce aux variateurs de fréquence. L’extraction des tiroirs est également réalisée par deux autres moteurs eux-mêmes équipés de variateurs de fréquence. Il n’y a donc pas d’à-coups sur les tiroirs et les références stockées sont ainsi préservées. Ces motorisations permettent d'obtenir un temps de cycle très courts.
Le clavier de commande
La tour Jumper possède un clavier de commande LCD tactile permettant de la piloter. Ce clavier offre une excellente lisibilité et permet les appels de tiroirs, le paramétrage, la gestion des voyants et toutes les configurations de la machine. Vous pouvez verrouiller ce clavier par code d’accès vous permettant ainsi de sécurisé l’accès à la tour ou à certains tiroirs.
Vous avez un projet spécifique?
N'hésitez pas à nous contacter !

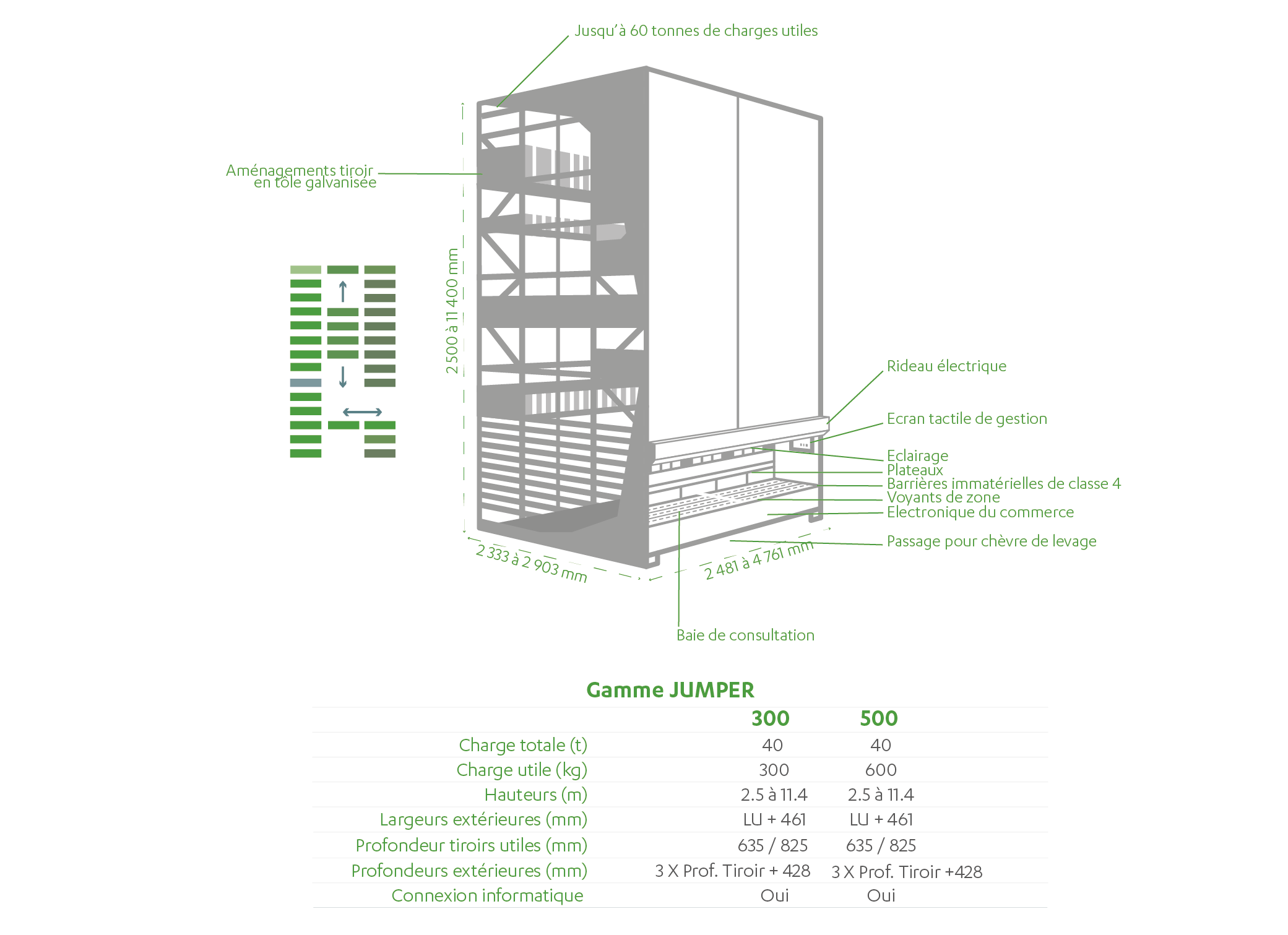

Caractéristiques techniques
Options
L’option "voyants de zone" est un ensemble de diodes paramétrables au pas de 25 mm. Celles-ci sont placées dans la table de consultation et permettent de repérer, grâce au pilotage du logiciel de gestion G-STOCK Pharma, l’emplacement exact des références à prélever.
Le rideau en tôle est remplacé par un rideau électrique, piloté par l’intermédiaire d’une serrure à clé ou du WMS G-STOCK Pharma lorsque la sécurisation de l'accès à certaines références est nécessaire. Cette option est utile pour des médicaments devant être stockées dans des environnements à températures contrôlées ou ambiances constantes.
Fabriquée en chêne, la table bois permet une finition haute qualité de la baie de consultation.
Avec un pas de 50mm, les aménagements de tiroir Jumper sont fabriqués en tôle galvanisée, et permettent de compartimenter un tiroir. Associés aux voyants de zone, ces aménagements permettent d’organiser efficacement le contenu d’un tiroir
Nous proposons un accès sécurisé au lift Jumper via un lecteur de badge (adaptable à n'importe quelle technologie de badge).
Une barrière immatérielle, sous la table de consultation, permet de valider la touche « Entrée » par simple passage de la main.
Les tours de stockage peuvent être équipées de systèmes de ventilation (V.M.C), de systèmes de maintien de température et hygrométrie constante ainsi que d'une centrale de froid... Elles peuvent également être équipées de détection incendie et injection de gaz.
Les Jumper peuvent être équipés d’une double consultation avant arrière. Cela permet à deux personnes de prélever sur deux tiroirs différents des références en même temps. La nacelle desservira les côtés l’un après l’autre.
Les Jumper peuvent être équipés d’une double consultation haute et basse. Cela permet à deux personnes de prélever sur deux tiroirs différents des références en même temps. La nacelle desservira les étages les uns après les autres.
La mise en place de l’option peson s’impose lorsqu’il s’agit de contrôler la charge embarquée dans les tiroirs du Jumper. Le poids s’affiche sur l’écran tactile. Le peson peut également être utilisé avec des châssis à rouleaux, dans le cas de l’extraction manuelle sur béquilles ou sur chariot.
Les Jumper peuvent être équipés d’un extracteur automatique. Vous pouvez ainsi vous servir d’un pont roulant ou d’un palan pour extraire les pièces lourdes des tiroirs. La barrière immatérielle est alors sur le poste de l’extracteur.
Les Jumper peuvent être équipés d’un extracteur manuel dépliable lorsque l'utilisation d’un pont roulant ou d’un palan est nécessaire pour l'extraction des pièces lourdes.
Vous avez un projet spécifique?
N'hésitez pas à nous contacter !
Mes Documents
Vidéo
Vous avez un projet spécifique?
N'hésitez pas à nous contacter !
